一般的な治具，治工具の例は？
治具・治工具の代表的な例とは？
製造現場や加工現場において欠かせない存在である「治具（じぐ）・治工具」。製品の品質安定や作業効率の向上において、極めて重要な役割を果たしています。
今回は、治具の代表的な例や使用目的、そして設計現場で考慮される材質や設計のポイントについて解説します。

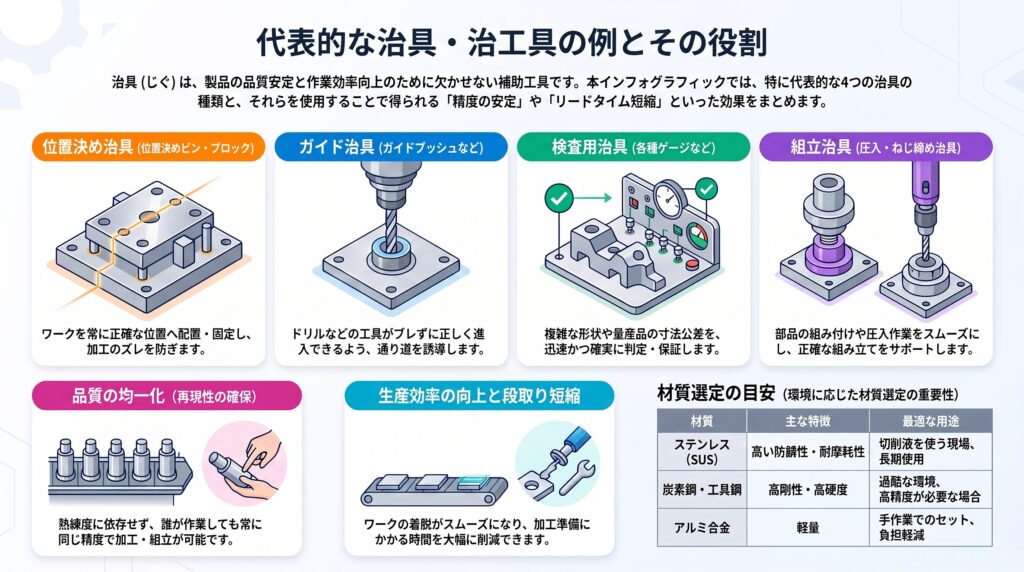

1. 代表的な治具・治工具の例
治具には用途に応じてさまざまな種類がありますが、代表的な構成要素や器具には以下のようなものがあります。
ワーク（加工対象物）を常に正確な位置へ配置・固定するための要素です。
ドリルや挿入部品、測定ツールなどがブレずに正しく接触・進入できるよう誘導します。
複数の部品同士を組み合わせたり、貼り付け、ピンの圧入などを行う際に使用します。部品同士を正確な位置関係で保持・固定することで、手作業や自動機での組立精度を保証し、作業をスムーズに進行させます。
測定機器で測りづらい複雑形状の部品や、量産品の寸法公差を迅速かつ確実に判定・保証するために使用されます。
2. 治具を使用する目的とメリット
導入の最大目的
「加工精度の安定化」と「生産効率（作業性）の向上」
作業者の熟練度に依存せず、常に同じ精度でワークを固定・加工できるため、品質バラつきを防ぎます。
金属切削加工だけでなく、部品の組み付け・貼り付け、ピンの圧入、穴あけ作業、さらには手作業や出荷前検査まで、モノづくりの全工程で活躍します。
ワークの着脱（セット）をスムーズにし、加工準備にかかる時間（リードタイム）を大幅に削減します。
3. 治具に使われる代表的な材質と表面処理
治具の材質は、使用環境（水・油）、要求精度、使用頻度に応じて選定されます。
SUS304 / SUS440Cなど
特徴：高い防錆性と耐摩耗性を持ちます。切削液（クーラント）を使用する現場や、長期保管・使用する標準治具に最適です。
S45C / SKD11など
特徴：高剛性が求められる場合に採用されます。焼入れ（熱処理）を施すことで、過酷な使用環境にも耐えうる表面硬度を確保します。
A5052 / A7075など
特徴：軽量化を最優先する場合に適しています。手作業でのセット作業の負担を軽減でき、アルマイト処理で表面耐食性・耐摩耗性を補強して使用します。
